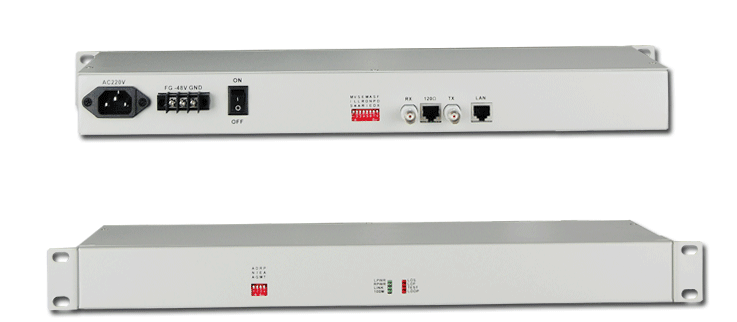

OYWL-102協議轉換器
產品分類： 協議轉換器 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
     OYWL-102協議轉換器，可將連續的N×64K數據流轉換為E1的PCM信號，數據傳輸速率最高可達到2048Kbps。用戶數據被置于E1幀內，僅占用需要的時隙。 當用戶數據速率設置為2048K時，實現數據的透明傳輸。OYWL-102的時隙分配是根據數據端口速率進行且是連續的。
    線路傳輸滿足ITU的G.703、G.704、G.706、G.823和I.431的要求。
    OYWL-102協議轉換器具有本地模擬環路、遠端環路和命令遠端環回，用戶可進行線路測試和故障診斷。
功能特點
    1.支持透明的非成幀結構與成幀結構的E1傳輸
    2.E1接口同時支持120Ω/平衡和75Ω/不平衡兩種阻抗
    3.支持內時鐘/外時鐘/線路時鐘
    4.N×64Kbit/s(N=1-32)速率可選
    5.內置開關電源
    6.具有本地模擬環路、遠端環路和命令遠端環回
    7.具有本端正常工作狀態和告警狀態指示功能

技術參數
G.703接口
    線路接口：75Ω/不平衡(同軸頭)，120Ω/平衡(雙絞線)
    傳輸速率：N×64Kbps(N=1-32)
    傳輸方式：同步
    線路編碼：HDB3
    兼容協議：符合 ITU G.703,G.704,G.706
              G.823 和I.431
    幀 格 式：成幀/非成幀(可選)
    時    鐘：內時鐘/外時鐘/線路時鐘
    自檢方式：本地模擬環路,遠端環路
數據接口
    連 接 器：M34孔座
    兼容協議：V.35(DCE)
    傳輸速率：64kbps-2048kbps
電器特性
    輸入電壓：交流 ～220V±20%、直流 ±48V±10%；
功 耗
    消耗功率：臺式設備 ≤5W
              機架設備 ≤75W
物理特性
    存放溫度：-20℃ ～ +70℃
    工作溫度：-10℃ ～ +45℃
    相對濕度：5% ～ 95% (非凝結)
    外型尺寸：臺式設備 218mm×136mm×44mm(長×寬×高)，兩臺設備并排放置，通過臺式設備側面的插槽，配上選訂的支架可上標準的19英寸機架
              機架設備 483mm×165mm×177mm(長×寬×高)，可上標準的19英寸機架
