光纖交接、配線產品

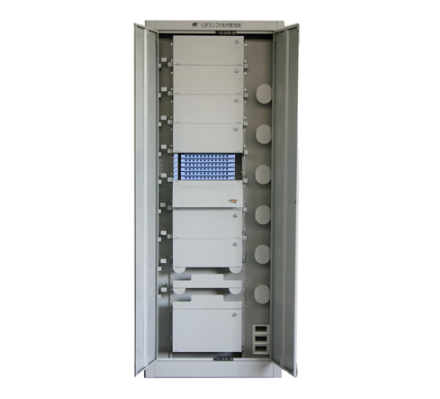

GPX02 ODF光纖配線架
產品分類： 光纖交接、配線產品 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
GPX02 ODF光纖配線架是一種適合于大、中小容量、高密度的光纖配線架。適用于光纖物理網中主干光纜的成端組合和分配，實現光纖線路活動連接、分配及調度。采用全封閉結構，防塵效果好，外形美觀整潔，配線架內有充足的布線、貯纖空間，有充足的半圓形掛線鉤、繞線盤，便于管理，又方便用戶操作。 產品特點        全封閉結構，防塵效果好，外形美觀整潔，配線柜內有充足的布線、貯纖空間，有充足的半圓形掛線鉤、繞線盤，便于管理，又方便用戶操作。       全正面操作，方便維護。       采用12芯熔接配線一體化模塊：分線鉤可脫卸，以適應于寬架或窄架結構；適合于FC或SC適配器；適配器40°斜角，方便操作，保護眼睛；安裝適配器不需要螺釘。   工作條件        工作溫度：+5℃～+40℃       相對濕度：≤85%(+30℃時)       大氣壓力：70kPa～106kPa   技術要求        標稱工作波長：850nm，1310nm，1550nm。       光纖活動連接器插入損耗：≤0.3 dB。       光纖活動連接器回波損耗：≥45dB(PC型)。       機架高壓防護接地裝置與機架間的耐電壓≥3000V(DC)/1min，不 擊穿、無飛弧。       機架高壓防護接地裝置與機架間的絕緣電阻≥1000MΩ/500V(DC)。       機械耐久性：整套光纖連接器插拔500次后，無機械損傷，插入損耗變化量≤0.2dB，回波損耗變化量≤5dB。       機內塑料件均采用阻燃材料，達FV-0級要求。       光纖配線全程曲率半徑控制，保證曲率半徑≥30mm(內控40mm)。  型號名稱 規 格 容 量 備注 高×寬×深 GPX02 ODF光纖配線架 2600×800×380 12芯/模塊 72芯/單元 720芯(10單元)/架 熔接、配線、貯纖分離 2200×800×380 12芯/模塊 72芯/單元 576芯(8單元)/架 2000×800×380 12芯/模塊 72芯/單元 576芯(8單元)/架
